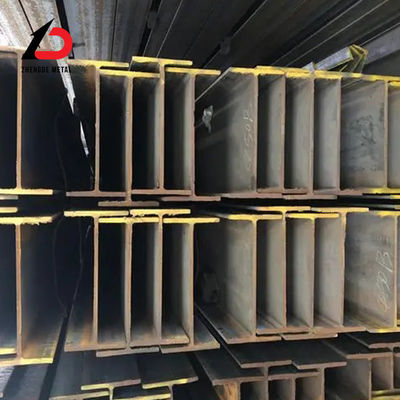

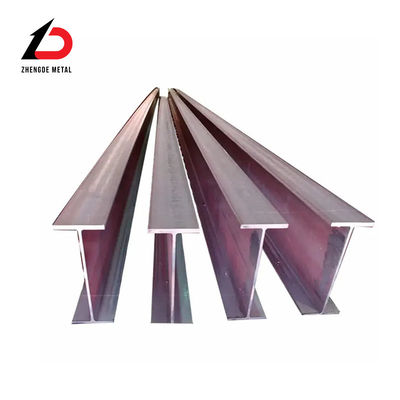

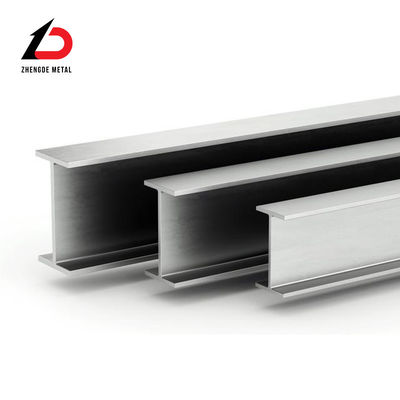

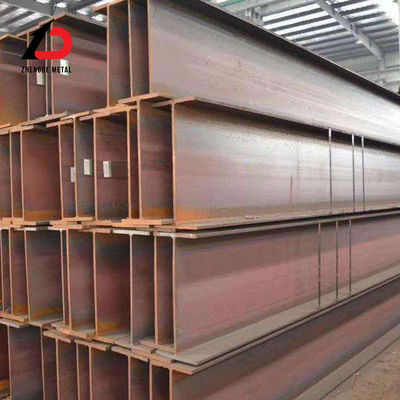

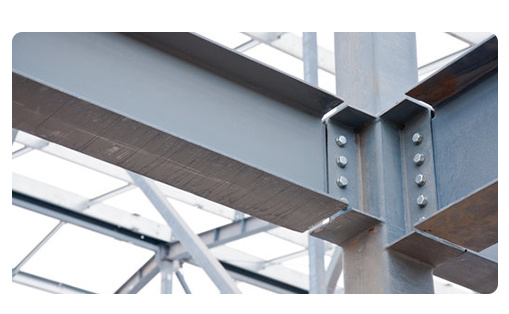

الصلب الحلزوني هو ملف عالية الكفاءة مع توزيع منطقة مقطع عرض أكثر تحسينًا ونسبة قوة إلى وزن أكثر معقولية.بما أن جميع أجزاء الفولاذ على شكل H مرتبة بزاوية مستقيمة، فإن الصلب على شكل H له مزايا مقاومة ثني قوية في جميع الاتجاهات ، والبناء البسيط ، وتوفير التكاليف ووزن هيكلي خفيف ، وتم استخدامه على نطاق واسع.
يحتوي معيار ASTM الأمريكي على ثلاثة درجات جودة رئيسية: A36 ، A572 ، A992 ، إلخ. تمثل مواد A36 و A572 الفولاذ الهيكلي الكربوني ، و A992 هي الفولاذ ذات السبائك المنخفض.
سلسلة UB من الصلب الأوروبي المعيار - الصلب البريطاني المعيار H ، المستخدم في العديد من المباني الأساسية الصلبة ، الهندسة البحرية ، الطاقة. متوفر في الصلب الأوروبي المعيار الزاوية ،الصلب الأوروبي القياسي للقناة، H-beam القياسية الأوروبية ، تستخدم أيضًا في بناء الهيكل الكلي لمنصات النفط البحرية والغاز الطبيعي المسال والمصافي وغيرها من الهياكل الفولاذية الوحيدة.
1معيار تنفيذ المواصفات:
BS EN 10365-2017 يحل محل المعيار القديم EN10034-1993
2معيار التنفيذ المادي:
المواد: S235JR/J0/J2، S275JR/J0/J2، S355JR/J0/J2/K2، S450J0
| أشعة عالمية | ||||||||||||||||
| المواصفات:BS EN 10025-2:2004البعد:BS4-1:2005التسامحBS EN 10034:1993 | ||||||||||||||||
| التعيين | h | ب | s | t | مساحة | تسعة عشر | نعم | التاسع | إيه | Zx | Zy | |||||
| mmxmmxkg/m | ملم | ملم | ملم | ملم | سم2 | سم4 | سم4 | سم | سم | سم3 | سم3 | |||||
| 127x76x13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152x89x16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178×102×19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1,356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203x102x23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203x133x25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2,340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203x133x30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2,896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254x102x22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2,841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254x102x25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3,415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254 × 102 × 28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254x146x31 | 251.4 | 146.1 | 6.0 | 8.6 | 39.7 | 4,413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254x146x37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5,537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254x146x43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6,544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305x102x25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4,455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| 305x102x28 | 308.7 | 101.8 | 6.0 | 8.8 | 35.9 | 5,366 | 155 | 12.23 | 2.08 | 348 | 30.5 | |||||
| 305x102x33 | 312.7 | 102.4 | 6.6 | 10.8 | 41.8 | 6,501 | 194 | 12.47 | 2.15 | 416 | 37.9 | |||||
| 305x127x37 | 304.4 | 123.4 | 7.1 | 10.7 | 47.2 | 7,171 | 336 | 12.30 | 2.67 | 471 | 54.5 | |||||
| 305x127x42 | 307.2 | 124.3 | 8.0 | 12.1 | 53.4 | 8,196 | 389 | 12.40 | 2.70 | 534 | 62.6 | |||||
| 305x127x48 | 311.0 | 125.3 | 9.0 | 14.0 | 61.2 | 9,575 | 461 | 12.50 | 2.74 | 616 | 73.6 | |||||
| 305x165x40 | 303.4 | 165.0 | 6.0 | 10.2 | 51.3 | 8,503 | 764 | 12.90 | 3.86 | 560 | 93.0 | |||||
| 305x165x46 | 306.6 | 165.7 | 6.7 | 11.8 | 58.7 | 9,899 | 896 | 13.00 | 3.90 | 646 | 108 | |||||
| 305x165x54 | 310.4 | 166.9 | 7.9 | 13.7 | 68.8 | 11,700 | 1063 | 13.00 | 3.93 | 754 | 127 | |||||
| 356x127x33 | 349.0 | 125.4 | 6.0 | 8.5 | 42.1 | 8,249 | 280 | 14.00 | 2.58 | 473 | 45.0 | |||||
| 356x127x39 | 353.4 | 126.0 | 6.6 | 10.7 | 49.8 | 10,172 | 358 | 14.30 | 2.68 | 576 | 57.0 | |||||
| 356x171x45 | 351.4 | 171.1 | 7.0 | 9.7 | 57.3 | 12,070 | 811 | 14.50 | 3.76 | 687 | 95.0 | |||||
| 356x171x51 | 355.0 | 171.5 | 7.4 | 11.5 | 64.9 | 14,140 | 968 | 14.80 | 3.86 | 796 | 113 | |||||
| 356x171x57 | 358.0 | 172.2 | 8.1 | 13.0 | 72.6 | 16,040 | 1108 | 14.90 | 3.91 | 896 | 129 | |||||
| 356x171x67 | 363.4 | 173.2 | 9.1 | 15.7 | 85.5 | 19,460 | 1362 | 15.10 | 3.99 | 1,071 | 157 | |||||
| 406x140x39 | 398.0 | 141.8 | 6.4 | 8.6 | 49.7 | 12,508 | 410 | 15.90 | 2.87 | 629 | 58.0 | |||||
| 406x140x46 | 403.2 | 142.2 | 6.8 | 11.2 | 58.6 | 15,685 | 538 | 16.40 | 3.03 | 778 | 76.0 | |||||
| 406x178x54 | 402.6 | 177.7 | 7.7 | 10.9 | 69.0 | 18,720 | 1021 | 16.50 | 3.85 | 930 | 115 | |||||
| 406x178x60 | 406.4 | 177.9 | 7.9 | 12.8 | 76.5 | 21,600 | 1203 | 16.80 | 3.97 | 1,063 | 135 | |||||
| 406x178x67 | 409.4 | 178.8 | 8.8 | 14.3 | 85.5 | 24,330 | 1365 | 16.90 | 3.99 | 1,189 | 153 | |||||
| 406x178x74 | 412.8 | 179.5 | 9.5 | 16.0 | 94.5 | 27,310 | 1545 | 17.00 | 4.04 | 1,323 | 172 | |||||
| 457x152x52 | 449.8 | 152.4 | 7.6 | 10.9 | 66.6 | 21,370 | 645 | 17.90 | 3.11 | 950 | 85.0 | |||||
| 457x152x60 | 454.6 | 152.9 | 8.1 | 13.3 | 76.2 | 25,500 | 795 | 18.30 | 3.23 | 1,122 | 104 | |||||
| 457x152x67 | 458.0 | 153.8 | 9.0 | 15.0 | 85.6 | 28,930 | 913 | 18.40 | 3.27 | 1,263 | 119 | |||||
| 457x152x74 | 462.0 | 154.4 | 9.6 | 17.0 | 94.5 | 32,670 | 1047 | 18.60 | 3.33 | 1,414 | 136 | |||||
| 457x152x82 | 465.8 | 155.3 | 10.5 | 18.9 | 104.5 | 36,590 | 1185 | 18.70 | 3.37 | 1,571 | 152.5 | |||||
| 457x191x67 | 453.4 | 189.9 | 8.5 | 12.7 | 85.5 | 29,380 | 1452 | 18.50 | 4.12 | 1,296 | 153 | |||||
| 457x191x74 | 457.0 | 190.4 | 9.0 | 14.5 | 94.6 | 33,320 | 1671 | 18.80 | 4.20 | 1,458 | 176 | |||||
| 457x191x82 | 460.0 | 191.3 | 9.9 | 16.0 | 104.5 | 37.050 | 1871 | 18.80 | 4.23 | 1,611 | 196 | |||||
| 457x191x89 | 463.4 | 191.9 | 10.5 | 17.7 | 113.8 | 41,020 | 2089 | 19.00 | 4.29 | 1,770 | 218 | |||||
| 457x191x98 | 467.2 | 192.8 | 11.4 | 19.6 | 125.3 | 45,730 | 2347 | 19.10 | 4.33 | 1,957 | 243 | |||||
| 533x210x82 | 528.3 | 208.8 | 9.6 | 13.2 | 104.7 | 47,540 | 2007 | 21.30 | 4.38 | 1,800 | 192 | |||||
| 533 × 210 × 92 | 533.1 | 209.3 | 10.1 | 15.6 | 117.4 | 55,230 | 2389 | 21.70 | 4.51 | 2,072 | 228 | |||||
| 533x210x101 | 536.7 | 210.0 | 10.8 | 17.4 | 128.7 | 61,520 | 2692 | 21.90 | 4.57 | 2,292 | 256 | |||||
| 533x210x109 | 539.5 | 210.8 | 11.6 | 18.8 | 138.9 | 66,820 | 2943 | 21.90 | 4.60 | 2,477 | 279 | |||||
| 533x210x122 | 544.5 | 211.9 | 12.7 | 21.3 | 155.4 | 76,040 | 3388 | 22.10 | 4.67 | 2,793 | 320 | |||||
| 610 × 229 × 101 | 602.6 | 227.6 | 10.5 | 14.8 | 128.9 | 75,780 | 2915 | 24.20 | 4.75 | 2,515 | 256 | |||||
| 610 × 229 × 113 | 607.6 | 228.2 | 11.1 | 17.3 | 143.9 | 87,320 | 3434 | 24.60 | 4.88 | 2,874 | 301 | |||||
| 610 × 229 × 125 | 612.2 | 229.0 | 11.9 | 19.6 | 159.3 | 98,610 | 3932 | 24.90 | 4.97 | 3,221 | 343 | |||||
| 610 × 229 × 140 | 617.2 | 203.2 | 13.1 | 22.1 | 178.2 | 111,800 | 4505 | 25.00 | 5.03 | 3,622 | 391 | |||||
| 610x305x149 | 612.4 | 304.8 | 11.8 | 19.7 | 190.0 | 125,900 | 9308 | 25.70 | 7.00 | 4,111 | 611 | |||||
| 610x305x179 | 620.2 | 307.1 | 14.1 | 23.6 | 228.0 | 153,000 | 11408 | 25.90 | 7.07 | 4,935 | 743 | |||||
| 610x305x238 | 635.8 | 311.4 | 18.4 | 31.4 | 303.3 | 209,500 | 15837 | 26.28 | 7.22 | 6,589 | 1,017 | |||||
| 686x254x125 | 677.9 | 253.0 | 11.7 | 16.2 | 159.5 | 118,000 | 4383 | 27.20 | 5.24 | 3,481 | 346 | |||||
| 686x254x140 | 683.5 | 253.7 | 12.4 | 19.0 | 178.4 | 136,300 | 5183 | 27.60 | 5.39 | 3,987 | 409 | |||||
| 686x254x152 | 687.5 | 254.5 | 13.2 | 21.0 | 194.1 | 150,400 | 5784 | 27.80 | 5.46 | 4,374 | 455 | |||||
| 686x254x170 | 692.9 | 255.8 | 14.5 | 23.7 | 216.8 | 170,300 | 6630 | 28.00 | 5.53 | 4,916 | 518 | |||||
| 762x267x134 | 750.0 | 264.4 | 12.0 | 15.5 | 171.0 | 150,700 | 4788 | 29.70 | 5.30 | 4,018 | 362 | |||||
| 762x267x147 | 754.0 | 265.2 | 12.8 | 17.5 | 187.2 | 168,500 | 5455 | 30.00 | 5.40 | 4,470 | 411.4 | |||||
| 762x267x173 | 762.2 | 266.7 | 14.3 | 21.6 | 220.4 | 205,300 | 6850 | 30.52 | 5.58 | 5,387 | 513.7 | |||||
| 762 × 267 × 197 | 769.8 | 268.0 | 15.6 | 25.4 | 250.6 | 240,000 | 8175 | 30.94 | 5.71 | 6,234 | 610.1 | |||||
| 838x292x176 | 834.9 | 291.7 | 14.0 | 18.8 | 224.0 | 246,000 | 7799 | 33.14 | 5.90 | 5,893 | 534.7 | |||||
| 838x292x194 | 840.7 | 292.4 | 14.7 | 21.7 | 264.8 | 279,200 | 9066 | 33.63 | 6.06 | 6,641 | 620.1 | |||||
| 838x292x226 | 850.9 | 293.8 | 16.1 | 26.8 | 288.6 | 339,700 | 11360 | 34.31 | 6.27 | 7,985 | 773.3 | |||||
| 914x305x201 | 903.0 | 303.3 | 15.1 | 20.2 | 255.9 | 325,300 | 9423 | 35.65 | 6.07 | 7,204 | 621.4 | |||||
| 914x305x224 | 910.4 | 304.1 | 15.9 | 23.9 | 285.6 | 376,400 | 11240 | 36.30 | 6.27 | 8,269 | 739 | |||||
| 914x305x253 | 918.4 | 305.5 | 17.3 | 27.9 | 322.8 | 436,300 | 13300 | 36.76 | 6.42 | 9,501 | 870.8 | |||||
| 914x305x289 | 926.6 | 307.7 | 19.5 | 32.0 | 368.3 | 504,200 | 15600 | 37.00 | 6.51 | 10,880 | 1,014 | |||||
| 914x419x343 | 911.8 | 418.5 | 19.4 | 32.0 | 437.3 | 625,800 | 39160 | 37.83 | 9.46 | 13,730 | 1,871 | |||||
| 914 × 419 × 388 | 921.0 | 420.5 | 21.4 | 36.6 | 494.2 | 719,600 | 45440 | 38.16 | 9.56 | 15,630 | 2,161 | |||||
| أشعة عملاقة | ||||||||||||||||
| المواصفات:BS EN 10025-2:2004البعد:أيه إس تي إم أيه 6-11التسامحBS EN 10034:1993 | ||||||||||||||||
| التعيين | h | ب | s | t | مساحة | تسعة عشر | نعم | التاسع | إيه | Zx | Zy | |||||
| mmxmmxkg/m | ملم | ملم | ملم | ملم | سم2 | سم4 | سم4 | سم | سم | سم3 | سم3 | |||||
| 1016x305x222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016x305x249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016x305x314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| 1016x305x349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| 1016x305x393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| 1016x305x415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016x305x438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016x305x494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016x305x584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||
| الـ IPE | ||||||||||||||||
| المواصفات:BS EN 10025-2:2004البعد:القانون الأوروبي رقم 19-57التسامحBS EN 10034:1993 | ||||||||||||||||
| التعيين | h | ب | s | t | مساحة | تسعة عشر | نعم | التاسع | إيه | Zx | Zy | |||||
| Tنوع | mmxmmxkg/m | ملم | ملم | ملم | ملم | سم2 | سم4 | سم4 | سم | سم | سم3 | سم3 | ||||
| AA100 | 100×55×67 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| AA120 | 120×64×84 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
| AA140 | 140×73×101 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
| AA160 | 160×82×121 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| AA180 | 180×91×149 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| AA200 | 200×100×180 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| الأجزاء اليابانية I (الفلينج الشوكي) | ||||||||||||||||
| المواصفات:BS EN 10025-2:2004البعد:JIS G3192:2008التسامحJIS G3912:2008 | ||||||||||||||||
| التعيين | h | ب | s | t | مساحة | تسعة عشر | نعم | التاسع | إيه | Zx | Zy | |||||
| mmxmmxkg/m | ملم | ملم | ملم | ملم | سم2 | سم4 | سم4 | سم | سم | سم3 | سم3 | |||||
| 150×75×171 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| 200×100×260 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||

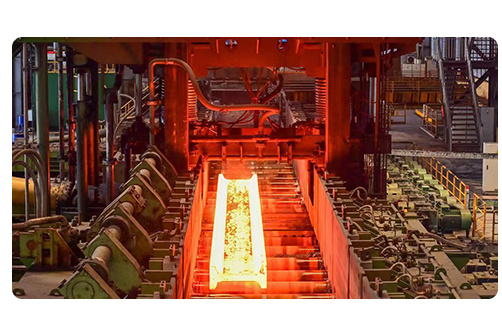

الجودة أولاً: الإنتاج والتفتيش وفقاً لمعايير الإنتاج الصارمة

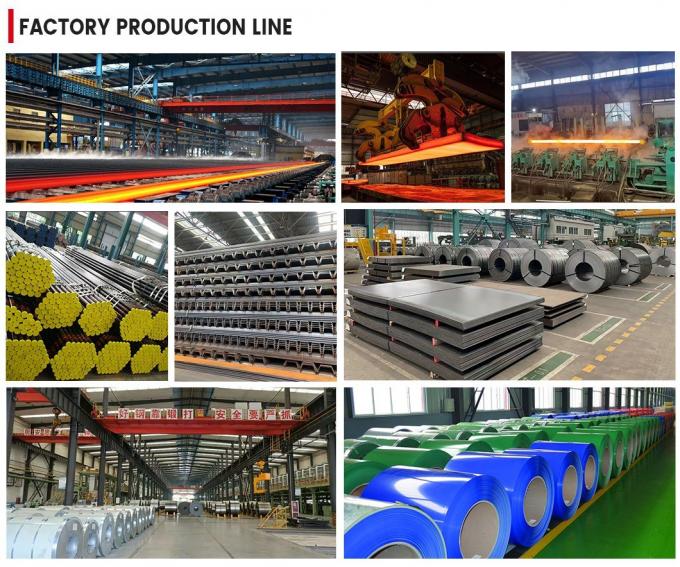

شاندونغ تشينغده للتصنيع المعدني المحدودةهي شركة إنتاج ومبيعات تتضمن لفائف الصلب المطاطية الساخنة، لفائف الصلب المطاطية الباردة، لفائف الصلب المجلف، لفائف الصلب المطلي باللون، الفولاذ المقطوع، أنابيب الصلب، أسلاك الصلب، الشبكة المعدنية،الفولاذ المقاوم للصدأ، الألومنيوم والنحاس وغيرها من المنتجات المعدنية المتكاملة الشركات الكبيرة. تم تشكيل خمسة قواعد الإنتاج والمبيعات في بينجو، ليا تشينغ، ووشي، تيانجين، جينان وتايان،مع أكثر من 100 خط إنتاج، 4 مختبرات معترف بها وطنيا، 2 مراكز الهندسة التقنية، و 5 مراكز تكنولوجيا المؤسسات. يتم تصدير المنتجات إلى أكثر من 50 بلدا ومنطقة مثل أمريكا الشمالية،أمريكا الجنوبية، أوروبا، أفريقيا، أوقيانوسيا، الشرق الأوسط، وجنوب شرق آسيا.
