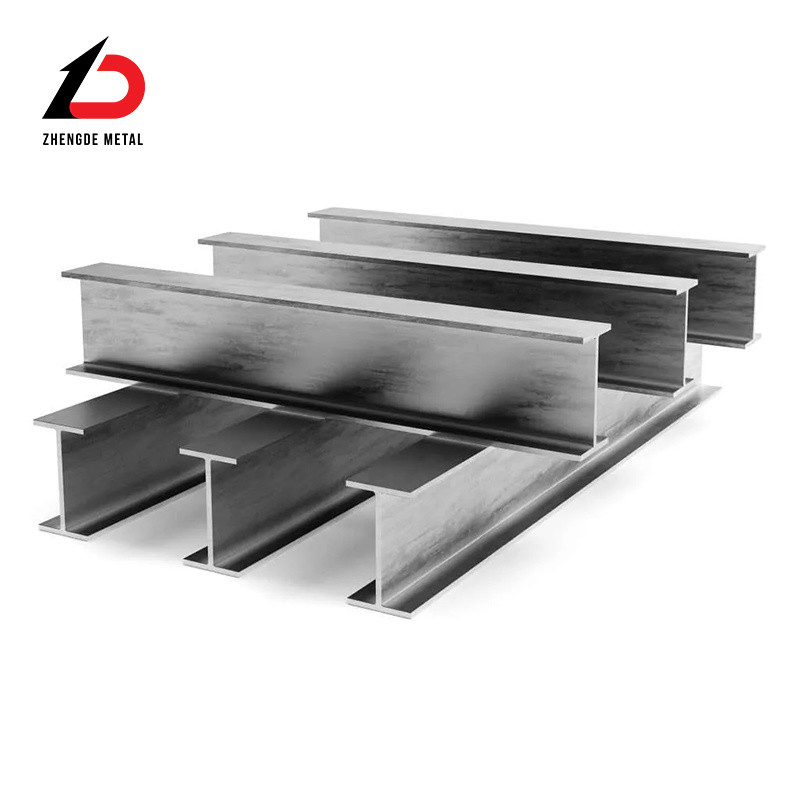

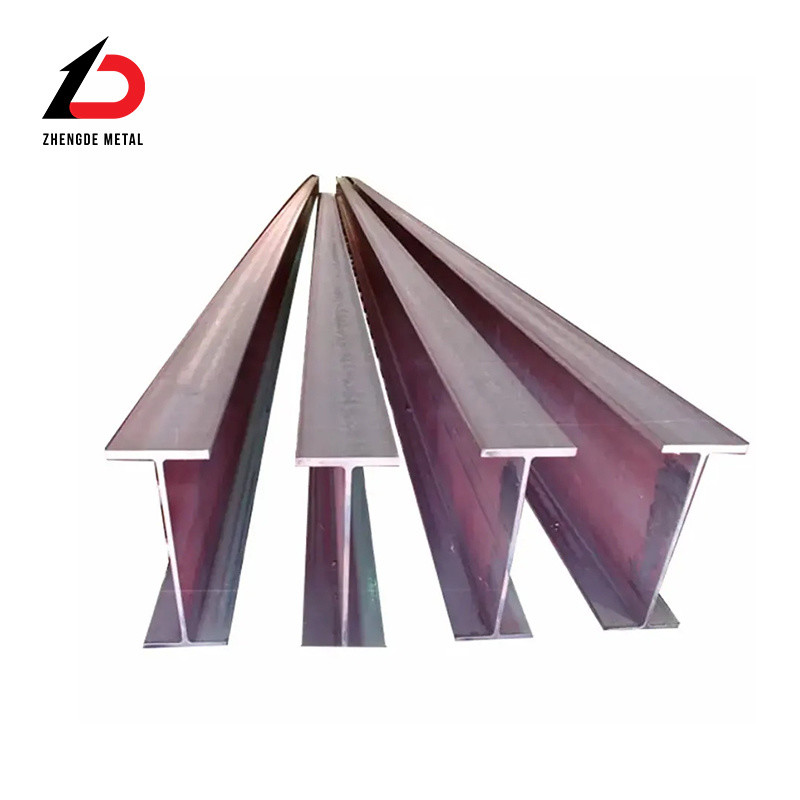

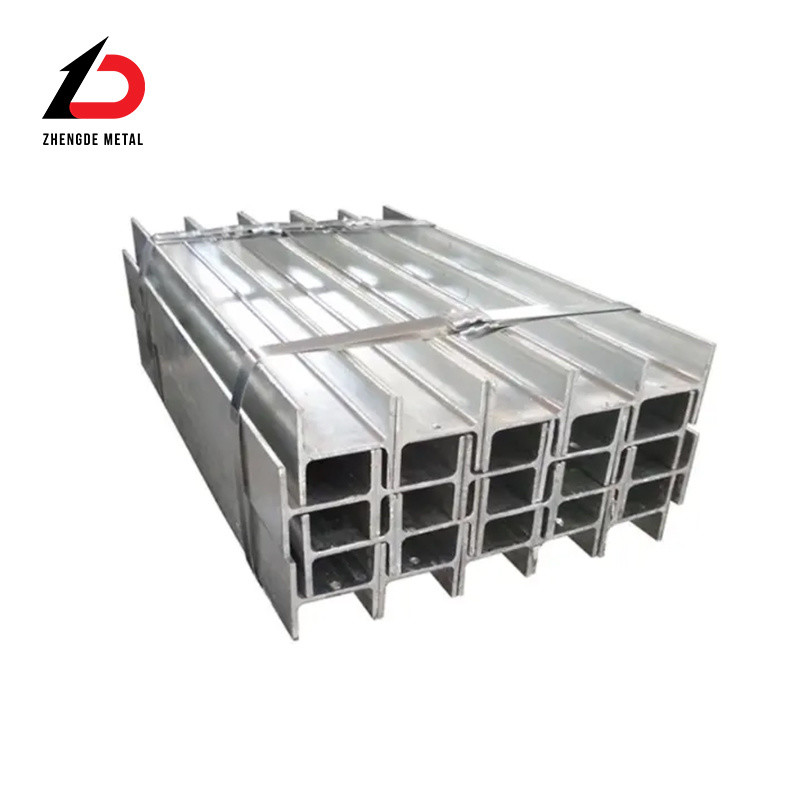

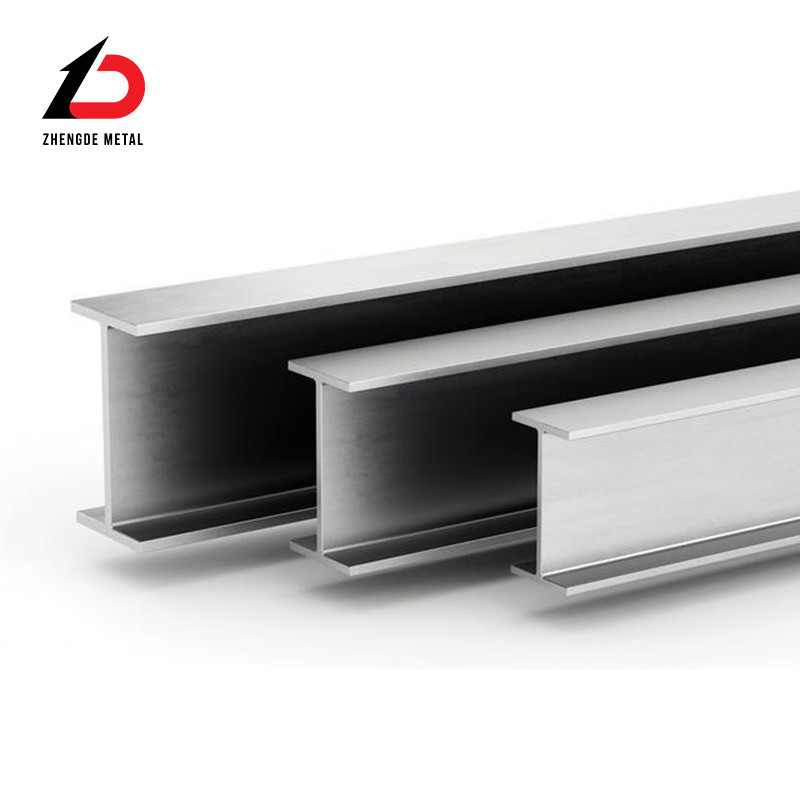

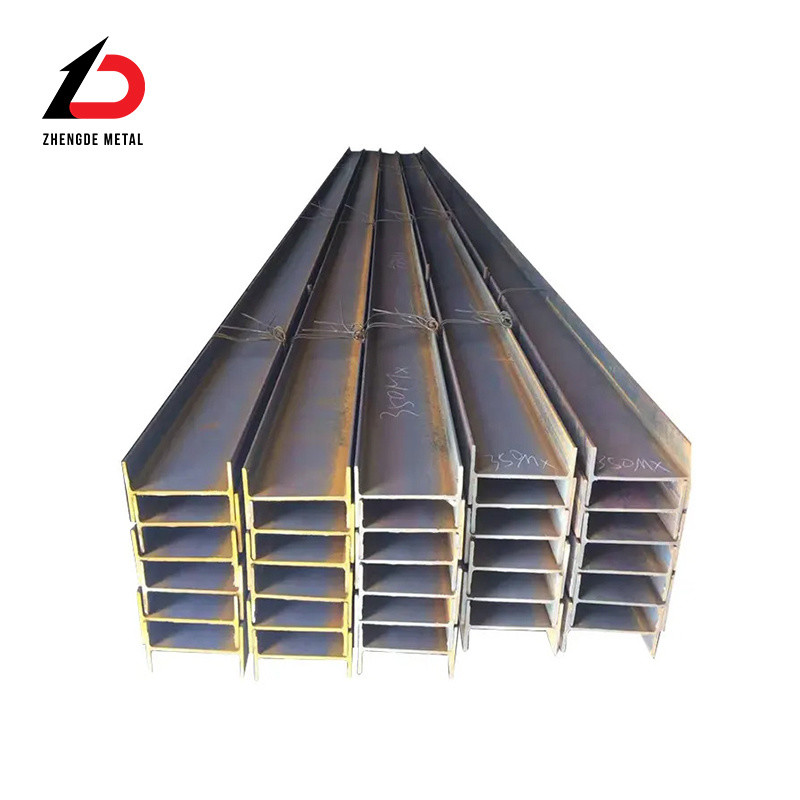

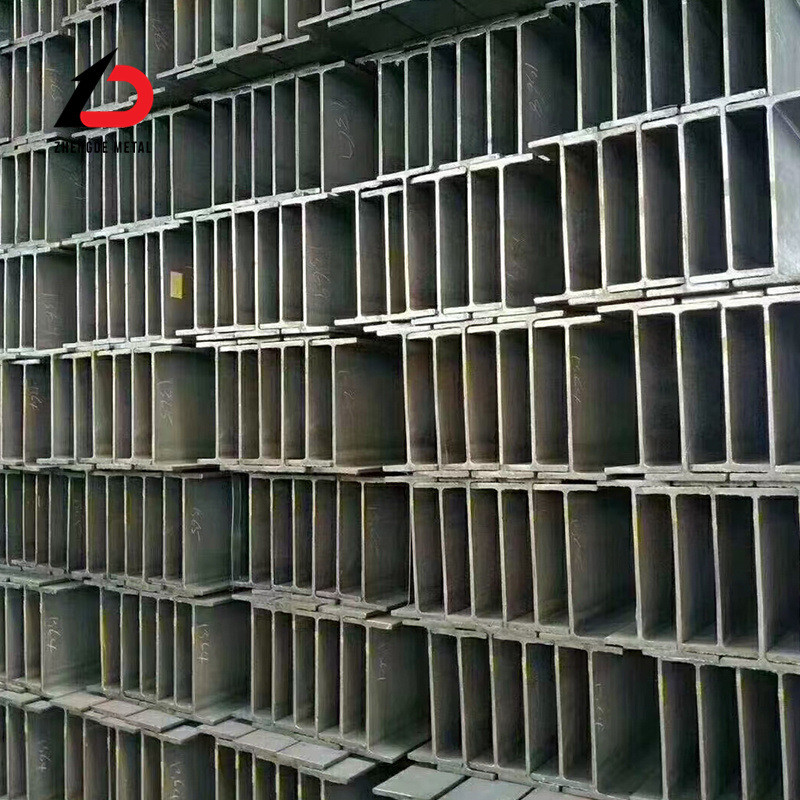

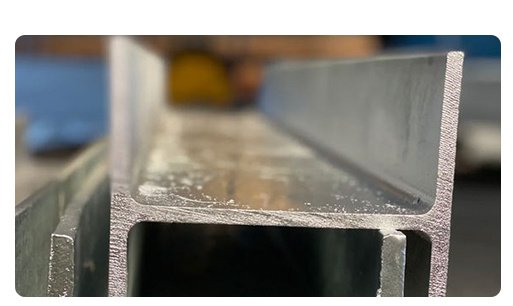

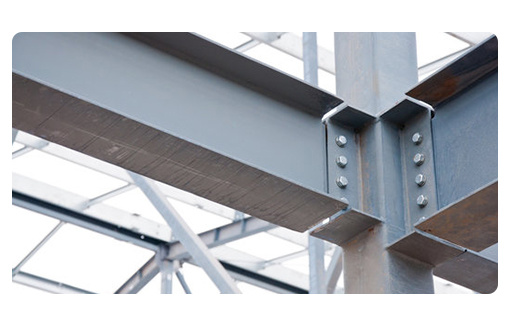

الصلب الحلزوني هو ملف عالية الكفاءة مع توزيع منطقة الشق العرضي الأكثر تحسينًا ونسبة قوة إلى وزن أكثر معقولية.بما أن جميع أجزاء الفولاذ على شكل H مرتبة بزاوية مستقيمة، فإن الصلب على شكل H له مزايا مقاومة ثني قوية في جميع الاتجاهات ، وبناء بسيط ، وتوفير التكاليف ووزن هيكلي خفيف ، وقد استخدمت على نطاق واسع.
يحتوي معيار ASTM الأمريكي على ثلاثة درجات جودة رئيسية: A36 ، A572 ، A992 ، إلخ. تمثل مواد A36 و A572 الصلب الهيكلي الكربوني ، و A992 هو الصلب ذات السبائك المنخفضة.

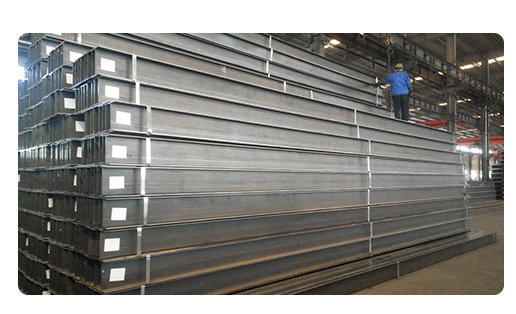

سلسلة UB من الصلب الأوروبي القياسية - الصلب البريطاني القياسية H ، المستخدمة في العديد من المباني الأساسية الصلبة ، الهندسة البحرية ، الطاقة. متوفر في الصلب الأوروبي القياسية الزاوية ،الصلب الأوروبي القياسي للقناة، H-beam القياسية الأوروبية ، تستخدم أيضًا في بناء الهيكل العام لمنصات النفط البحرية والغاز الطبيعي المسال والمصافي وغيرها من الهياكل الفولاذية الوحيدة.
1معيار تنفيذ المواصفات:
BS EN 10365-2017 يحل محل المعيار القديم EN10034-1993
2معيار التنفيذ المادي:
المواد: S235JR/J0/J2، S275JR/J0/J2، S355JR/J0/J2/K2، S450J0
| أشعة عالمية | ||||||||||||||||
| المواصفات:BS EN 10025-2:2004البعد:BS4-1:2005التسامحBS EN 10034:1993 | ||||||||||||||||
| التعيين | h | ب | s | t | مساحة | تسعة عشر | نعم | التاسع | إيه | Zx | Zy | |||||
| mmxmmxkg/m | ملم | ملم | ملم | ملم | سم2 | سم4 | سم4 | سم | سم | سم3 | سم3 | |||||
| 127x76x13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152x89x16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178×102×19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1,356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203x102x23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203x133x25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2,340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203x133x30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2,896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254x102x22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2,841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254x102x25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3,415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254 × 102 × 28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254x146x31 | 251.4 | 146.1 | 6.0 | 8.6 | 39.7 | 4,413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254x146x37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5,537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254x146x43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6,544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305x102x25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4,455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| 305x102x28 | 308.7 | 101.8 | 6.0 | 8.8 | 35.9 | 5,366 | 155 | 12.23 | 2.08 | 348 | 30.5 | |||||
| 305x102x33 | 312.7 | 102.4 | 6.6 | 10.8 | 41.8 | 6,501 | 194 | 12.47 | 2.15 | 416 | 37.9 | |||||
| 305x127x37 | 304.4 | 123.4 | 7.1 | 10.7 | 47.2 | 7,171 | 336 | 12.30 | 2.67 | 471 | 54.5 | |||||
| 305x127x42 | 307.2 | 124.3 | 8.0 | 12.1 | 53.4 | 8,196 | 389 | 12.40 | 2.70 | 534 | 62.6 | |||||
| 305x127x48 | 311.0 | 125.3 | 9.0 | 14.0 | 61.2 | 9,575 | 461 | 12.50 | 2.74 | 616 | 73.6 | |||||
| 305x165x40 | 303.4 | 165.0 | 6.0 | 10.2 | 51.3 | 8,503 | 764 | 12.90 | 3.86 | 560 | 93.0 | |||||
| 305x165x46 | 306.6 | 165.7 | 6.7 | 11.8 | 58.7 | 9,899 | 896 | 13.00 | 3.90 | 646 | 108 | |||||
| 305x165x54 | 310.4 | 166.9 | 7.9 | 13.7 | 68.8 | 11,700 | 1063 | 13.00 | 3.93 | 754 | 127 | |||||
| 356x127x33 | 349.0 | 125.4 | 6.0 | 8.5 | 42.1 | 8,249 | 280 | 14.00 | 2.58 | 473 | 45.0 | |||||
| 356x127x39 | 353.4 | 126.0 | 6.6 | 10.7 | 49.8 | 10,172 | 358 | 14.30 | 2.68 | 576 | 57.0 | |||||
| 356x171x45 | 351.4 | 171.1 | 7.0 | 9.7 | 57.3 | 12,070 | 811 | 14.50 | 3.76 | 687 | 95.0 | |||||
| 356x171x51 | 355.0 | 171.5 | 7.4 | 11.5 | 64.9 | 14,140 | 968 | 14.80 | 3.86 | 796 | 113 | |||||
| 356x171x57 | 358.0 | 172.2 | 8.1 | 13.0 | 72.6 | 16,040 | 1108 | 14.90 | 3.91 | 896 | 129 | |||||
| 356x171x67 | 363.4 | 173.2 | 9.1 | 15.7 | 85.5 | 19,460 | 1362 | 15.10 | 3.99 | 1,071 | 157 | |||||
| 406x140x39 | 398.0 | 141.8 | 6.4 | 8.6 | 49.7 | 12,508 | 410 | 15.90 | 2.87 | 629 | 58.0 | |||||
| 406x140x46 | 403.2 | 142.2 | 6.8 | 11.2 | 58.6 | 15,685 | 538 | 16.40 | 3.03 | 778 | 76.0 | |||||
| 406x178x54 | 402.6 | 177.7 | 7.7 | 10.9 | 69.0 | 18,720 | 1021 | 16.50 | 3.85 | 930 | 115 | |||||
| 406x178x60 | 406.4 | 177.9 | 7.9 | 12.8 | 76.5 | 21,600 | 1203 | 16.80 | 3.97 | 1,063 | 135 | |||||
| 406x178x67 | 409.4 | 178.8 | 8.8 | 14.3 | 85.5 | 24,330 | 1365 | 16.90 | 3.99 | 1,189 | 153 | |||||
| 406x178x74 | 412.8 | 179.5 | 9.5 | 16.0 | 94.5 | 27,310 | 1545 | 17.00 | 4.04 | 1,323 | 172 | |||||
| 457x152x52 | 449.8 | 152.4 | 7.6 | 10.9 | 66.6 | 21,370 | 645 | 17.90 | 3.11 | 950 | 85.0 | |||||
| 457x152x60 | 454.6 | 152.9 | 8.1 | 13.3 | 76.2 | 25,500 | 795 | 18.30 | 3.23 | 1,122 | 104 | |||||
| 457x152x67 | 458.0 | 153.8 | 9.0 | 15.0 | 85.6 | 28,930 | 913 | 18.40 | 3.27 | 1,263 | 119 | |||||
| 457x152x74 | 462.0 | 154.4 | 9.6 | 17.0 | 94.5 | 32,670 | 1047 | 18.60 | 3.33 | 1,414 | 136 | |||||
| 457x152x82 | 465.8 | 155.3 | 10.5 | 18.9 | 104.5 | 36,590 | 1185 | 18.70 | 3.37 | 1,571 | 152.5 | |||||
| 457x191x67 | 453.4 | 189.9 | 8.5 | 12.7 | 85.5 | 29,380 | 1452 | 18.50 | 4.12 | 1,296 | 153 | |||||
| 457x191x74 | 457.0 | 190.4 | 9.0 | 14.5 | 94.6 | 33,320 | 1671 | 18.80 | 4.20 | 1,458 | 176 | |||||
| 457x191x82 | 460.0 | 191.3 | 9.9 | 16.0 | 104.5 | 37.050 | 1871 | 18.80 | 4.23 | 1,611 | 196 | |||||
| 457x191x89 | 463.4 | 191.9 | 10.5 | 17.7 | 113.8 | 41,020 | 2089 | 19.00 | 4.29 | 1,770 | 218 | |||||
| 457x191x98 | 467.2 | 192.8 | 11.4 | 19.6 | 125.3 | 45,730 | 2347 | 19.10 | 4.33 | 1,957 | 243 | |||||
| أقسام H اليابانية | ||||||||||||||||
| المواصفات:BS EN 10025-2:2004البعد:JIS G3192:2008التسامحJIS G3912:2008 | ||||||||||||||||
| التعيين | h | ب | s | t | مساحة | تسعة عشر | نعم | التاسع | إيه | Zx | Zy | |||||
| mmxmmxkg/m | ملم | ملم | ملم | ملم | سم2 | سم4 | سم4 | سم | سم | سم3 | سم3 | |||||
| 100×100×169 | 100 | 100 | 6 | 8 | 21.59 | 378 | 134 | 4.18 | 2.49 | 75.6 | 26.7 | |||||
| 125×125×236 | 125 | 125 | 6.5 | 9 | 30.00 | 839 | 293 | 5.29 | 3.13 | 134 | 46.9 | |||||
| 150×75×140 | 150 | 75 | 5 | 7 | 17.85 | 666 | 49.5 | 6.11 | 1.66 | 88.8 | 13.2 | |||||
| 175×90×180 | 175 | 90 | 5 | 8 | 22.90 | 1,210 | 97.5 | 7.26 | 2.06 | 138 | 21.7 | |||||
| 200×100×178 | 198 | 99 | 4.5 | 7 | 22.69 | 1,540 | 113 | 8.25 | 2.24 | 156 | 22.9 | |||||
| 200×100×209 | 200 | 100 | 5.5 | 8 | 26.67 | 1,810 | 134 | 8.23 | 2.24 | 181 | 26.7 | |||||
| 250×125×251 | 248 | 124 | 5 | 8 | 31.99 | 3,450 | 255 | 10.4 | 2.82 | 278 | 41.1 | |||||
| 250×125×290 | 250 | 125 | 6 | 9 | 36.97 | 3,960 | 294 | 10.4 | 2.82 | 317 | 47.0 | |||||

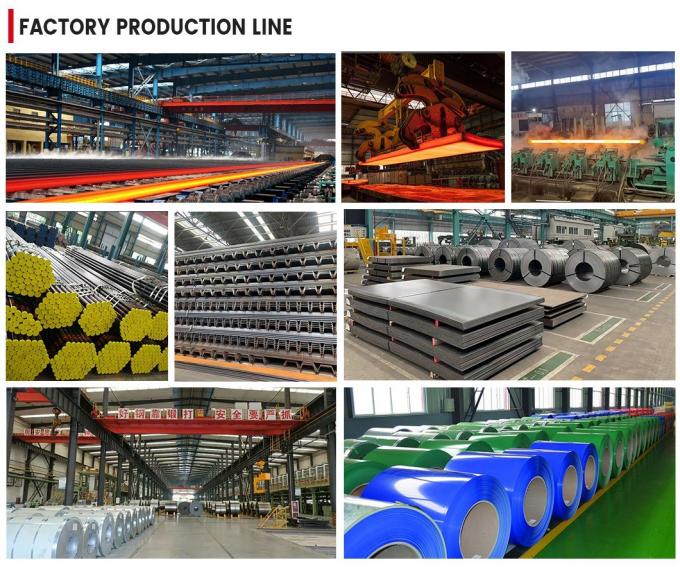

شاندونغ تشينغده للتصنيع المعدني المحدودةهي شركة إنتاج ومبيعات تتضمن لفائف الصلب المطاطية الساخنة، لفائف الصلب المطاطية الباردة، لفائف الصلب المجلف، لفائف الصلب المطاطية باللون، الفولاذ المقطع، أنابيب الصلب، أسلاك الصلب، الشبكة المعدنية،الفولاذ المقاوم للصدأ، الألومنيوم والنحاس وغيرها من المنتجات المعدنية المتكاملة الشركات الكبيرة. تم تشكيل خمسة قواعد الإنتاج والمبيعات في بينجو، ليا تشينغ، ووشي، تيانجين، جينان وتايان،مع أكثر من 100 خط إنتاج، 4 مختبرات معترف بها وطنيا، و 2 مراكز الهندسة التقنية، و 5 مراكز تكنولوجيا المؤسسات. يتم تصدير المنتجات إلى أكثر من 50 دولة ومنطقة مثل أمريكا الشمالية،أمريكا الجنوبية، أوروبا، أفريقيا، أوقيانوسيا، الشرق الأوسط، وجنوب شرق آسيا.
